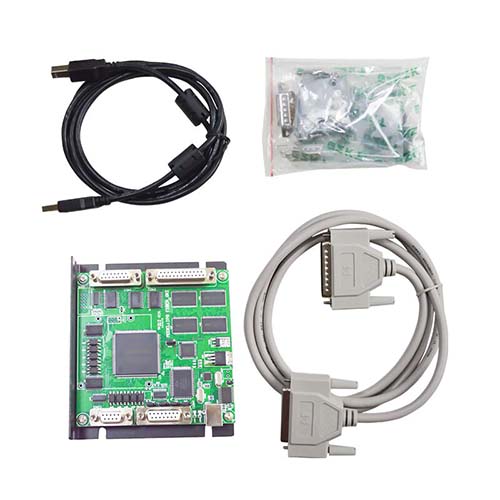

Mạch điều khiển Laser Fiber V1

Mạch điều khiểu gương Galvono và Laser

Mạch điều khiển máy khắc Laser Fiber còn tương thích trên các loại máy khắc laser diot, laser CO2, phền mềm điều khiển rất dễ dàng sử dụng. Kết nối trục tiếp với máy tính bằng USB. Chạy trên máy tính với cấu hình tối thiểu 900 mHz và 256 MB RAM, hỗ trợ trên windows XP, VISTA. Hỗ trợ trên các phần mềm thiết kế đồ họa và hỗ trợ các loại file: SHX, JSF, BMP, JPG, GIF, TGA, PNG, TIF, AI, DXF, DST, PLT,…

Note: Đây là mạch phiên bản V1, các phiên bản mạch V2, V4 được cải thiện nên có nhiều tính năng mới (Có thể làm việc được trên các hệ điều hành mới: Win7, Win10)

Đặc điểm Board

• Chuẩn kết nối DB25 trục tiếp với dây IPG laser
• Tín hiệu điều khiển Galvo là tín hiệu kỹ thuật số XY2-100, có thể kết nối trực tiếp với hầu hết các đầu quét
• Encoder có thể sử dụng để hỗ trợ kiểm soát tốc độ real-time
• Một máy tính có thể điều khiển đến 8 board điều khiển
• Trục mở rộng (Động cơ bước hoặc động cơ servo): 2 bộ tín hiệu sung điều khiển 2 động cơ (Step/Servo)
• 16 tín hiệu đầu vào (Tương thích TTL): In0-in13, XORG0(IN14), YORG0(IN15)
• 8 tín hiệu đầu ra (Tương thích TTL)
• Tín hiệu LaserErr: Đây là tín hiệu sẽ được kích hoạt khi xảy ra lỗi trên máy khắc Laser
• Chức năng remark: Chức năng này được sử dụng để note lại những gì xảu ra trong bộ nhớ của board
• Tương thích với USB 2.0
